RJ-45 kábelbekötések

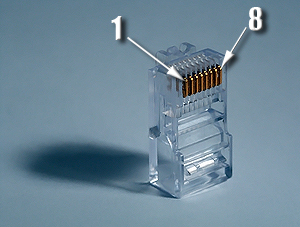

RJ-45 Csatlakozó



T-568A hálózati kábel bekötése
1 Zöld - Fehér Zöld - Fehér 1
2 Zöld Zöld 2
3 Sárga - Fehér Sárga - Fehér 3
4 Kék Kék 4
5 Kék - Fehér Kék - Fehér 5
6 Sárga Sárga 6
7 Barna - Fehér Barna - Fehér 7
8 Barna Barna 8
Ezt a bekötést például számítógép és hálózati eszköz (router, switch stb.) összekötésére használják.






T-568B hálózati kábel bekötése
1 Sárga - Fehér Sárga - Fehér 1
2 Sárga Sárga 2
3 Zöld - Fehér Zöld - Fehér 3
4 Kék Kék 4
5 Kék - Fehér Kék - Fehér 5
6 Zöld Zöld 6
7 Barna - Fehér Barna - Fehér 7
8 Barna Barna 8
Ezt a bekötést például számítógép és hálózati eszköz (router, switch stb.) összekötésére használják.






RJ-45 Crosslink kábel bekötése
1 Zöld - Fehér Sárga - Fehér 1
2 Zöld Sárga 2
3 Sárga - Fehér Zöld - Fehér 3
4 Kék Kék 4
5 Kék - Fehér Kék - Fehér 5
6 Sárga Zöld 6
7 Barna - Fehér Barna - Fehér 7
8 Barna Barna 8
Ezt a kábelt két számítógép közvetlen összekötéséhez használják.






RJ-45 csatlakozó érpár kiosztása
Felhasználás Érpár igénye Felhasznált erek
Analóg telefon 1 db 4-5
ISDN S0 2 db 4-5, 3-6
CSMA/cd 10 Base-T 2 db 1-2, 3-6
Token Ring 2 db 4-5, 3-6
CSMA/cd 100 Base-T 2 db 1-2, 3-6
ATM (TP) 2 db 1-2, 7-8
TP-PMD 2 db 1-2, 7-8
CSMA/cd 1000 Base-T 4 db 1-2, 3-6, 4-5, 7-8
1000 Base-TX 2 db 1-2, 3-6
10G-T 4 db 1-2, 3-6, 4-5, 7-8


PoE - Power Over Ehernet
